Сушильная камера для древесины 60м3 (теплоноситель воздух)

Сушильный комплекс предназначен для сушки пиломатериалов одноразовой загрузкой сушильной камеры 68-69 куб.м. с автоматическим управлением, автономным теплоснабжением от теплоагрегата УВН.
Принцип работы УВН:
горячие газы из топки печи проходят по дымовым каналам теплообменника, отдают тепло нагреваемому воздуху, после чего уходят в дымогарную трубу. После этого горячий воздух поступает из теплообменника в сушильную камеру, где, проходя через штабель, нагревает пиломатериалы и отбирает влагу. Влажный и охлажденный воздух подается вновь в теплообменник, осушается , заново подогревается и принудительно поступает в камеру посредством продувки центробежным вентилятором. Для принудительного осушения воздуха на теплоагрегате расположены заслонки притока свежего воздуха, сброса влажного. Температура в камере регулируется исполнительными механизмами автоматики (вентилятор поддува, клапана сброса и притока воздуха и т.д.)
Теплоносителем является нагретый воздух, который подается в сушильную камеру от теплоагрегата вентилятором.

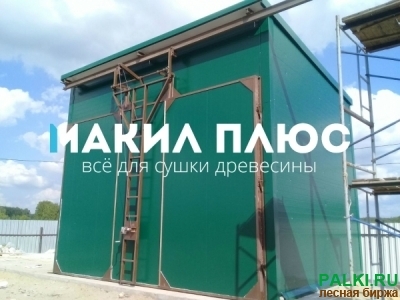

Сушильная камера представляет собой модульно-сборную стальную конструкцию .
Каркас состоит из профильных элементов.
В качестве стеновых и кровельных элементов использованы сэндвич-панели из алюминия, толщина листа 0.8, с минераловатным утеплителем плотностью 110кг/м3, производства ООО «Макил плюс», с наружной стеной из профильного металла.
Модульная конструкция позволяет стыковать дополнительные модули, что расширяет возможности комплекса и существенно снижает стоимость модернизированного комплекса. Ворота камеры - герметичные, откатные на рейке с использованием механизма раскрытия.
Между камерой и топочным отсеком, где размещается теплоагрегат УВН, имеется дверь для обслуживания камеры во время цикла сушки.
В камере СКД установлены термозащищенные осевые реверсивные вентиляторы, обеспечивающие оптимально необходимую скорость перемещения воздуха через штабеля пиломатериалов.
Вентиляционная система подачи и распределения теплоносителя состоит из: нагнетающего вентилятора, осевых реверсивных вентиляторов, закрепленных на раме под фальшпотолком, системы приточно-вытяжных воздуховодов.
Топливом для теплоагрегата служат отходы деревообработки (опилки, кора, срезки, сухостой, дрова), торф и др. Предварительное измельчение, сортировка, и другая подготовка топлива не требуется. Топливо может подаваться в топку в смешанном виде, даже с высокой степенью влажности (до 65%) без предварительной подсушки. Установка проста в обслуживании и надежна в работе, позволяет утилизировать отходы и снизить себестоимость сушки пиломатериалов. Загрузка - ручная.
Автоматическая система управления сушки древесиныизготовлена из модулей контролера. В составе системы имеются 8 датчиков влажности пиломатериалов, 2 датчика температуры, 2 датчика равновесной влажности. Программное обеспечение системы позволяет осуществлять сушку различных пород и сортиментов древесины (ель, сосна, дуб, береза, лиственница). Контроль и управление работой оборудования осуществляется системой автоматики "Litouch". Активный контроль конечной влажности пиломатериалов - до 7%, а управление производится по среднему значению влажности.
Наряду с активным контролем и программным регулированием процесса сушки, система автоматического управления осуществляет контроль состояния оборудования и обеспечивает безаварийный режим эксплуатации установки. Система имеет три режима работы: автоматический, полуавтоматический, ручной.
Сушильный комплекс поставляется в виде отдельных блоков и узлов, и собирается на заранее подготовленном фундаменте. Фундамент изготавливает Заказчик по чертежам Поставщика.
